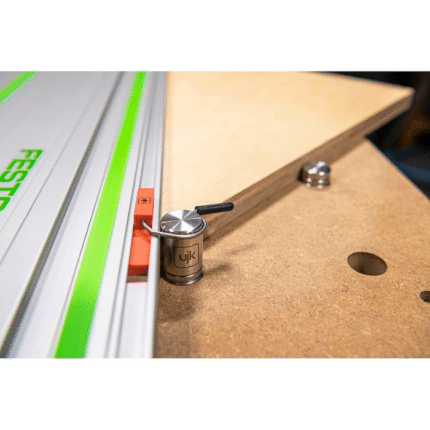

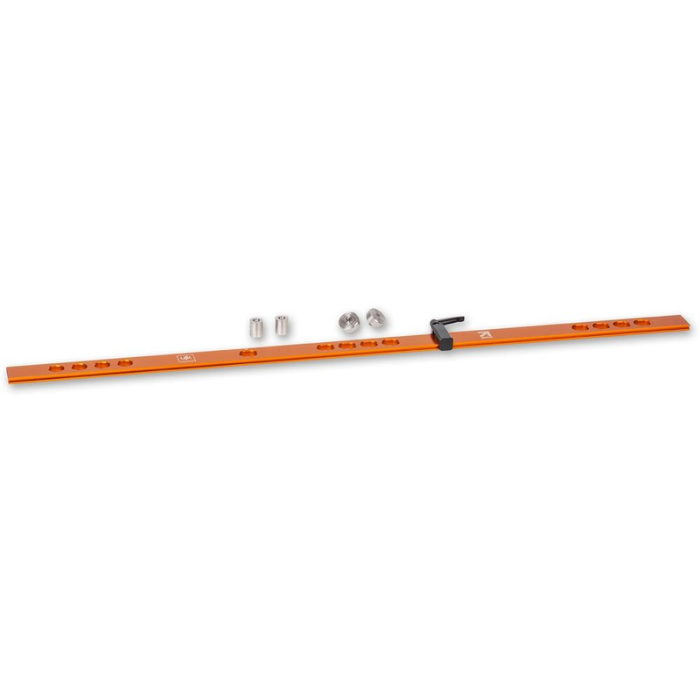

Kit de butée et guide UJK Parf System 1000 mm

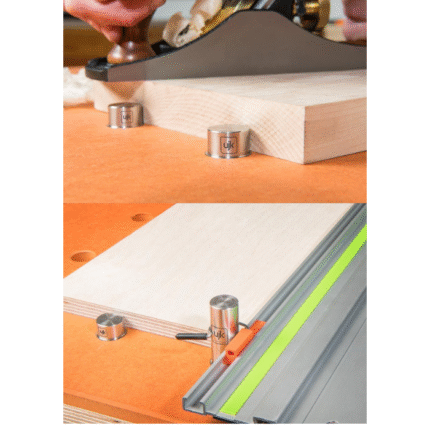

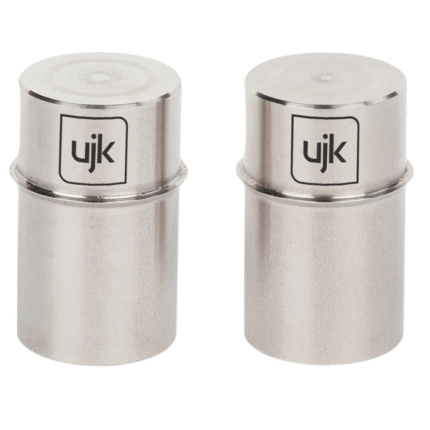

Butées d'établi filetées M8 UJK Parf – Lot de 2

Accessoire de fixation pour établis multifonctions et gabarits

Les butées d’établi filetées UJK Parf offrent des solutions pratiques pour vos établis multifonctions ou la fabrication de gabarits. Entièrement usinées en acier inoxydable 303, elles s’insèrent avec précision dans les trous de 20 mm standard (type Festool MFT/3 ou UJK) après chanfreinage.

Une fois en place, elles créent un filetage M8 traversant dans votre surface de travail, idéal pour fixer presseurs, butées de rabot ou autres accessoires maison. Leur faible hauteur (18 mm) permet une intégration affleurante, sans gêner vos opérations.

Ces butées d’établi filetées sont parfaites pour tous ceux qui veulent personnaliser leur espace de travail ou concevoir des solutions de serrage efficaces.

Caractéristiques principales

• Matière : acier inoxydable 303 usiné CNC
• Compatibilité : trous Ø20 mm chanfreinés (système UJK, Festool MFT/3, etc.)
• Filetage : M8 traversant
• Hauteur totale : 18 mm
• Applications : création de points de fixation filetés, presseurs, butées, gabarits sur mesure

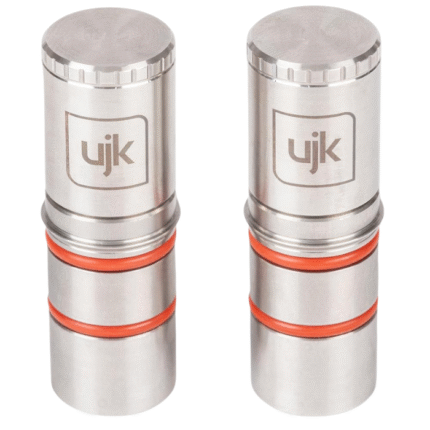

UJK Butées d’établi expansibles – 40 mm de hauteur

Usinées avec précision dans de l’acier inoxydable 303, ces butées sont une version plus courte et simplifiée des célèbres Super Dogs UJK. Elles intègrent le même mécanisme de verrouillage par expansion : un simple quart de tour du haut de la butée suffit à la bloquer fermement dans le trou de l’établi, éliminant tout jeu, même minime.

Avec une saillie de 30 mm au-dessus de la surface de travail, elles permettent de positionner avec précision vos pièces ou gabarits, tout en garantissant un maintien optimal, sans risque de basculement ou de mouvement.

Chaque butée est équipée d’un anneau de chamfrein unique, qui assure une assise parfaitement perpendiculaire à la surface, empêche la chute de la butée lors de son insertion, et autorise un montage affleurant. Elles sont compatibles avec tous les plateaux dotés de trous chamfreinés de 20 mm, comme ceux des établis UJK ou Festool MFT/3. Pour les plateaux non chamfreinés, un fraisoir UJK ou une fraise à chanfreiner classique peut être utilisé.

Caractéristiques principales :

• Compatibilité : trous d’établi Ø20 mm UJK ou Festool MFT
• Hauteur de butée : 40 mm (au-dessus de la surface)
• Matière : acier inoxydable 303
• Fixation : blocage par expansion, sans outil
• Fabrication : usinage CNC de haute précision (Angleterre)
• Conditionnement : lot de 2 butées expansibles avec anneaux de chamfrein

Équerre d’assemblage UJK – Valchromat HDF, 360 mm

L’équerre d’assemblage UJK est un accessoire de haute précision, conçu pour simplifier le montage de caissons, cadres ou boîtes, tout en garantissant un équerrage parfait. Fabriquée en Valchromat HDF usiné CNC, elle est stable, robuste et durable. Utilisée sur un établi multifonction équipé de butées d’établi Ø 20 mm, elle devient un véritable assistant pour tous vos travaux d’assemblage ou de mise en place de guides de coupe.

Idéale pour positionner rapidement un rail de guidage pour des coupes en biseau à 45°, elle offre également un maintien optimal des pièces à assembler grâce à ses découpes compatibles avec des serre-joints classiques ou à came.

Caractéristiques principales :

• Matériau : HDF Valchromat certifié PEFC – robuste, stable et durable
• Dimensions : 360 mm par branche, angle droit à 90°
• Compatibilité : trous Ø 20 mm pour butées d’établi (idéale avec les UJK Guide Pups 12 mm)
• Utilisation : maintien précis lors d’assemblages ou pour le positionnement de guides
• Fixation : passages pour serre-joints et trous pour serre-joints à came
• Usinage : CNC pour une précision optimale

Système de gabarit de perçage de précision pour établis MFT et UJK

Système de gabarit de perçage de précision pour plateaux d’établis multifonctions Le système de guidage UJK Parf Mk II vous permet de réaliser avec une précision absolue un plateau d’établi ou une planche de découpe dotée d’un réseau de trous Ø20 mm, parfaitement alignés et orthogonaux. Conçu à partir du théorème de Pythagore, ce gabarit évite toute erreur cumulative, garantissant des coupes nettes à 90° ou 45° lorsqu’il est utilisé avec des butées et une scie plongeante sur rail. Il est idéal pour les ateliers professionnels ou domestiques, pour créer des établis multifonctions compacts, des remplacements de plateaux MFT ou des postes de travail mobiles. Ce système a été développé conjointement par UJK et Peter Parfitt, en partenariat avec Axminster Tools. Il a reçu le King’s Award for Enterprise – catégorie Innovation en 2023, récompensant son efficacité et sa fiabilité. Entièrement fabriqué, assemblé ou contrôlé à Axminster, il offre une durabilité exceptionnelle grâce à des composants de haute précision comme les bagues de guidage en oilite. Une fois les trous Ø3 mm percés à l’aide du guide, ils sont agrandis avec un foret carbure de Ø20 mm pour accueillir les butées d’établi.

Le système comprend deux règles Parf Mk II (1 m), deux guides de perçage, un foret Ø3 mm, trois piges de positionnement, un bloc de perçage, un foret carbure Ø20 mm avec guide central, une sortie d’aspiration, et deux butées basses UJK.

Caractéristiques principales

• Type de produit : système de gabarit pour perçage de précision Ø20 mm
• Applications : création de plateaux multifonction, remplacement MFT, guides de coupe à 45°/90°
• Principe de fonctionnement : théorème de Pythagore, perçage sans erreur cumulative
• Trous de perçage initiaux : Ø3 mm avec foret et guides haute précision
• Agrandissement final : foret carbure Ø20 mm avec centreur 3 mm
• Composants inclus :
  • 2 règles Parf Mk II de 1 m avec échelle métrique
  • 2 guides de perçage avec bagues en oilite
  • 1 foret Ø3 mm + porte-embout Centrotec
  • 3 piges de positionnement
  • 1 bloc de perçage + 1 foret Ø20 mm carbure
  • 2 butées basses UJK + sortie d’aspiration
• Compatibilité : accessoires et butées Ø20 mm UJK, systèmes MFT Festool
